أصبحت الميكروفونات الليزرية، التي كانت في السابق حكراً على وكالات الاستخبارات، في متناول الهواة الذين يرغبون في تجربة مهاراتهم في مجال تقاطع الضوء والصوت. باستخدام مفاهيم انعكاس الليزر وكشف الاهتزازات، يمكنك إنشاء جهاز قادر على كشف الصوت من مسافة بعيدة عن طريق التقاط الاهتزازات الدقيقة على الأسطح مثل النوافذ. تعرف على كيفية تصنيع الميكروفون الليزري حتى تتمكن من صنع أو شراء واحد خاص بك.
فهم الميكروفون الليزري
يعمل الميكروفون الليزري عن طريق تسليط شعاع ليزر على سطح عاكس، مثل زجاج النافذة. تُستخدم الموجات الصوتية داخل الغرفة لإحداث اهتزاز طفيف في الزجاج، مما يؤدي إلى تغيير شعاع الليزر المنعكس. من خلال استشعار هذه التغييرات وتحليلها، يمكن إعادة بناء الصوت المنبعث من داخل الغرفة. المكونات المطلوبة
لبدء هذا المشروع، اجمع الأجزاء التالية:- مؤشر ليزر: يستخدم مؤشر ليزر أحمر قياسي كمصدر للضوء. بالنسبة للتطبيقات السرية، يمكن استخدام ليزر الأشعة تحت الحمراء.
- الصمام الثنائي الضوئي: يكتشف المستشعر عودة شعاع الليزر ويحول التغيرات في الضوء إلى إشارات كهربائية. توجد الصمامات الثنائية الضوئية في أجهزة مثل أجهزة التحكم عن بعد وأجهزة كشف الدخان.
- دائرة مكبر الصوت: يقوم مكبر الصوت مثل MAX9814 بتضخيم إشارة الصمام الثنائي الضوئي المنخفضة إلى إشارة مسموعة للإخراج.
- مصدر الطاقة: حزمة بطاريات أو موصل USB لتزويد دائرة المضخم بالطاقة.
- واجهة إخراج الصوت: كابل صوت أحادي مع مقبس لتوصيل مكبر الصوت بجهاز تسجيل أو مكبر صوت.
خطوات التجميع
- تحضير دائرة مكبر الصوت: إذا كنت تستخدم وحدة مضخم صوت مسبقة الصنع مثل MAX9814، فقم بإزالة الميكروفون المدمج فيها.
- دمج الصمام الثنائي الضوئي: قم بلحام الصمام الثنائي الضوئي في مكان الميكروفون الذي تمت إزالته على لوحة المضخم.
- قم بتوصيلات الطاقة: قم بتوصيل كابل USB بمضخم الصوت لاستخدامه كمصدر للطاقة.
- إعداد خرج الصوت: قم بتوصيل كابل صوت أحادي بخرج مكبر الصوت لنقل الإشارة إلى جهاز تسجيل أو مكبر صوت.
الإعداد التشغيلي
- محاذاة الليزر: ضع مؤشر الليزر في موضع بحيث يضرب شعاعه نافذة الهدف بزاوية بحيث يعود الشعاع المنعكس إلى إعدادك دون عرقلة الشعاع الوارد.
- وضع جهاز الاستقبال: ضع مكبر الصوت المثبت على الصمام الثنائي الضوئي في مسار شعاع الليزر المنعكس.
- المعايرة: اضبط المحاذاة بحيث يضرب الشعاع المنعكس الصمام الثنائي الضوئي في جميع الأوقات، مما يوفر أفضل وضوح ممكن للإشارة.
التحديات والتحسينات
على الرغم من أن الإعداد الأساسي يثبت جدوى الميكروفونات الليزرية، إلا أن هناك العديد من المشكلات التي قد تؤثر على الأداء:- التداخل البيئي: قد تتداخل الاهتزازات الخارجية وتدفق الهواء والحواجز مع شعاع الليزر وتؤدي إلى تدهور الإشارة.
- ضوضاء الإشارة: قد يؤدي الضوء المحيط والضوضاء الإلكترونية إلى إدخال ضوضاء إلى النظام. يمكن تجنب ذلك عن طريق التصفية البصرية والتدريع.
- الاستقرار: يمكن أن يؤدي استخدام نظام تثبيت مستقر، مثل حامل ثلاثي القوائم أو حوامل مخصصة مطبوعة ثلاثية الأبعاد، إلى تحسين دقة محاذاة الليزر والمستقبل.
الميكروفونات الليزرية المصنوعة يدويًا مقابل الميكروفونات الليزرية الاحترافية
في حين أن الميكروفون الليزري المصنوع منزليًا يوضح المفاهيم الأساسية وراء الاستشعار الصوتي عن بُعد، إلا أنه يختلف بشكل كبير عن الإصدارات التجارية. تتكون الميكروفونات الليزرية التجارية، التي تستخدمها عادة أجهزة الاستخبارات أو وحدات الشرطة، من أجهزة استشعار ضوئية عالية الحساسية، وبصريات دقيقة، ومعالجة رقمية متقدمة للإشارات من أجل إزالة تشكيل الصوت عالي الجودة في البيئات الصاخبة.
تستخدم هذه الأجهزة ليزر الأشعة تحت الحمراء للتخفي، وحاملات عازلة للاهتزازات لإزالة الضوضاء الخلفية من الصوت، وخوارزميات برمجية لتصفية الإشارات الصوتية في الوقت الفعلي. في التصميمات المصنوعة يدويًا، على الرغم من أنها تعمل، إلا أن هناك تنازلات من حيث وضوح الإشارة ونطاقها واستقرارها. فهي أكثر عرضة للتداخل البيئي ولا تتمتع بـالحساسية وقدرات قمع الضوضاء مثل نظيراتها الاحترافية. ومع ذلك، بالنسبة للهواة والاستخدام التعليمي، توفر المتغيرات المصنوعة يدويًا وسيلة فعالة من حيث التكلفة ومثيرة للاهتمام لاستكشاف التكنولوجيا.
الاعتبارات الأخلاقية
من المهم أن يتم تنفيذ هذا المشروع في إطار أخلاقي قوي. التنصت غير المشروع مخالف للقانون وينتهك حقوق الخصوصية. تأكد من أن تجربتك مع الميكروفونات الليزرية تتم بشكل مسؤول، مع الالتزام بجميع القوانين والمبادئ الأخلاقية ذات الصلة.

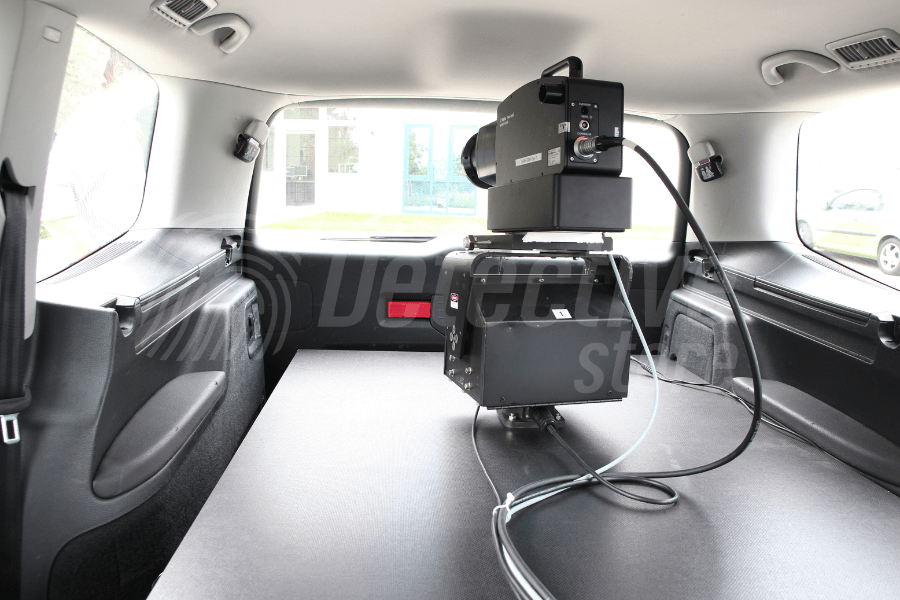

ميكروفونات الليزر الاحترافية – عرض متجر Detective
